电动衬氟闸阀结构特点及工作原理

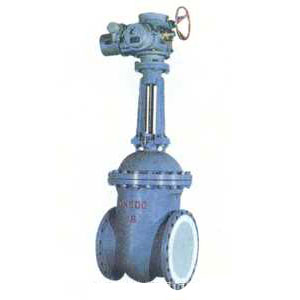

电动衬氟闸阀用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。电动衬氟闸阀的结构特点：所有电动衬氟闸阀的闸板都有两个密封面，这是由闸板的结构形式决定，要不然也就不叫闸阀了。最常用闸板形式是楔式闸板，这种闸板的两个密封面形成楔形、楔形角随阀门参数而异，通常为50,介质衬氟闸阀温度不高时为2°52'。

　楔式衬氟闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。衬氟闸阀关闭时，密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

　电动衬氟闸阀的工作原理：大部分衬氟闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，衬氟闸阀的全开位置，按闸板的位置（即行程〉来确定。
